높은 정확도 0.005mm 높은 안정성 V 블록 Jigs 기계 설계 가공 공작품 정렬 및 검사

정밀도 0.005mm 고강성 V 블록 지그 고정구 (기계 설계, 가공, 공작물 정렬 및 검사)

설명:

V 블록은 전문적인 작업물 고정 장치로, 작업자가 가공 및 검사 작업 시 공작물을 안전하게 위치시키고 고정할 수 있도록 합니다. 베이스, 측면 및 V 접촉면은 모두 정밀 연마되어 안정적이고 신뢰할 수 있으며 반복 가능한 기준면을 제공하여 일관된 가공 및 측정 결과를 보장합니다.

장기적인 정확도를 유지하기 위해 V 블록은 주기적인 검사가 필요합니다. 당사의 V 블록은 전체 열처리 및 정밀 가공되어 신뢰할 수 있는 작업장 고정 도구로서 안정적인 성능을 보장합니다.

특징적인 V자형 이중 접촉면은 원형 바, 튜브형 제품 및 샤프트 부품을 포함한 부품을 단단히 지지합니다. 공작물은 V 프로파일의 양면에 고르게 놓여 클램핑 압력을 균등하게 분산시킵니다. 이 균일한 힘 분산은 밀링, 연삭, 레이아웃 마킹 및 런아웃 테스트를 위한 정밀한 고정 위치에 공작물을 고정합니다.

각 쌍으로 맞춰진 V 블록은 프리미엄 등급 강철로 제작되었으며 HRC 55~62로 경화되어 뛰어난 내마모성을 제공합니다. 표준 90° V 각도를 특징으로 하며 일치하는 클램핑 브래킷과 함께 제공되는 당사의 미터법 및 인치 사양 V 블록은 최대 0.005mm (0.0002인치)의 높은 정확도를 달성합니다.

빠른 세부 정보:

1. 레이아웃, 가공 및 검사 작업에 사용됩니다.

2. 고품질 강철 및 HRC55-62 경도로 제작되었습니다.

3. 90° V 각도.

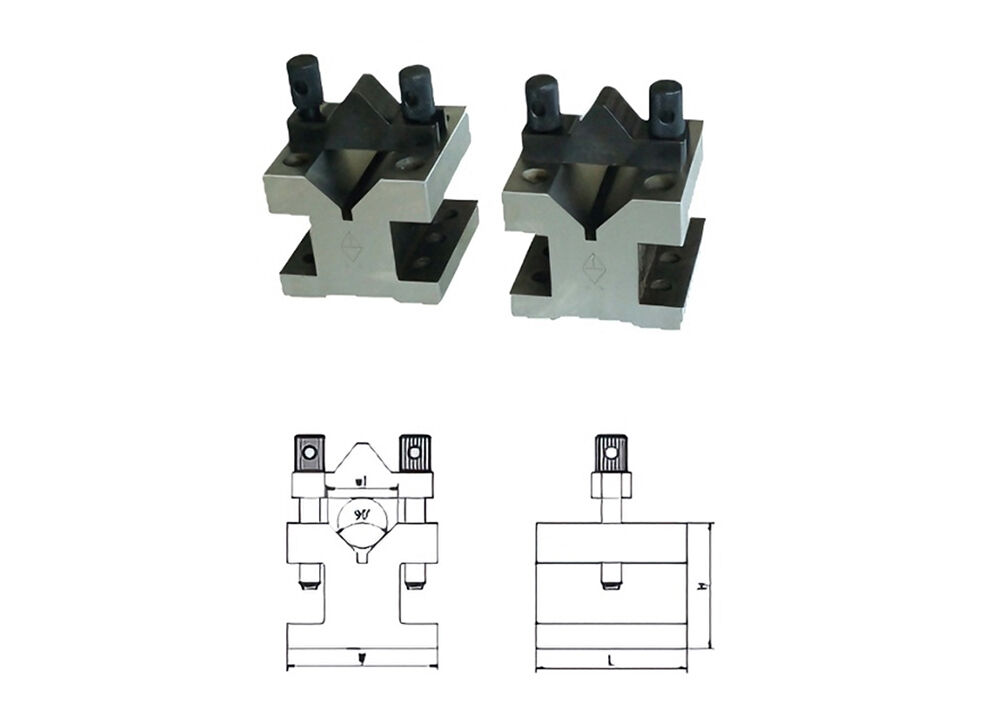

사양:

제품 하이라이트:

1. 정밀 연마된 기준면

   베이스, 측면 및 V 접촉면은 모두 정밀 가공되어 레이아웃, 가공 및 검사 작업을 위한 안정적이고 반복 가능한 기준면을 제공합니다.

2. 최적화된 V자형 클램핑 디자인   표준 90° 이중 V 접촉면은 클램핑 힘을 균등하게 분산시켜 테스트 및 가공 중 원형 바, 샤프트 및 튜브형 공작물을 고정된 위치에 단단히 고정합니다.

3. 높은 경도 및 긴 수명

   프리미엄 강철로 제작되고 HRC 55~62로 열처리되어 뛰어난 내마모성을 제공하여 장기간의 중작업 사용에 적합합니다.

4. 쌍으로 제공 및 클램프 포함   완전한 세트에는 쌍으로 된 V 블록과 일치하는 클램핑 브래킷이 포함됩니다. 미터법 및 인치 치수 사양은 다양한 공작물 크기를 지원합니다.

5. 정밀 계측을 위한 광범위한 적용

   샤프트 런아웃 테스트, 석유 튜브 검사, 레이아웃 마킹, 연삭, 밀링 및 기계 및 계측 실험실의 품질 관리에 완벽한 작업물 고정 장치입니다.

응용 분야:밀링, 연삭 및 경절삭 공정을 위한 원통형 공작물을 안전하게 고정합니다. 균등하게 분산된 클램핑 힘은 가공 중 공작물 이동을 방지하여 작업자가 일관된 가공 치수 정확도를 얻도록 돕습니다.

자주 묻는 질문:

Q1: V 블록에서 정밀 연마된 표면이 중요한 이유는 무엇인가요?

A: 베이스, 측면 및 V 접촉면은 모두 정밀 연마되었습니다. 이는 안정적이고 반복 가능한 기준면을 생성하여 레이아웃, 가공 및 검사 작업에 대한 일관된 가공 및 측정 결과를 보장합니다.Q2: 쌍으로 제공되며 클램프가 포함되어 있나요?

A: 네. 쌍으로 맞춰진 V 블록과 일치하는 클램핑 브래킷이 함께 제공됩니다. 미터법 및 인치 사양이 제공되어 다양한 공작물 크기에 맞출 수 있습니다.

Q3: 이 V 블록은 어느 정도의 정확도를 달성할 수 있나요?

A: 당사의 정밀 강철 V 블록은 최대 0.005mm (0.0002인치)의 높은 정확도를 달성하여 계측 및 고정밀 가공의 엄격한 정밀 요구 사항을 충족합니다.
