강조하다
90도 위생 엘보
,ASME B 16.9 위생 엘보
,티타늄 90도 위생 엘보
-
재료TA1, TA2, GR.1 BT1-00, GR.1ELI, BT1－00CB, GR.2 BT1-0 등
-
크기DN15-DN 650 (NPS1/2-NPS 26)
-
OEM/ODM사용 가능
-
티타늄 표면 마감내부 및 외부 표면 연마
-
공예용접
-
유형티타늄 90 ° 위생 팔꿈치
-
원래 장소Shaanxi, 중국
-
브랜드 이름VOTECH
-
인증GB/T17684—2011，ASME B 16.9
-
모델 번호DN15-DN 650 (NPS1/2-NPS 26)
-
포장 세부 사항표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다
-
배달 시간7-15 일
-
지불 조건MoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
공급 능력100ton/월

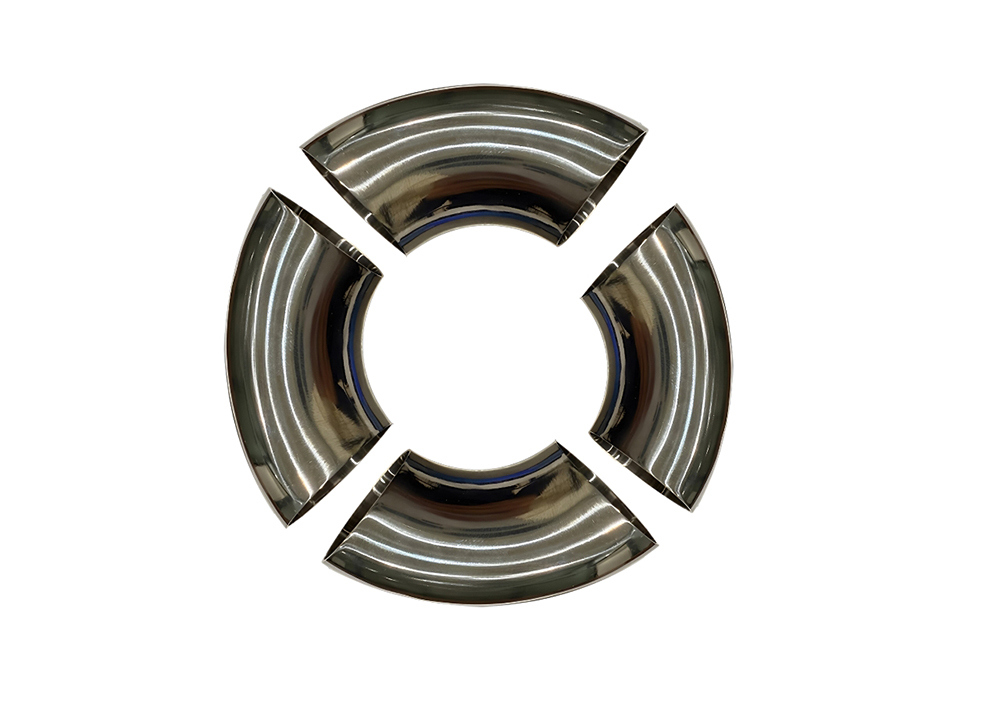

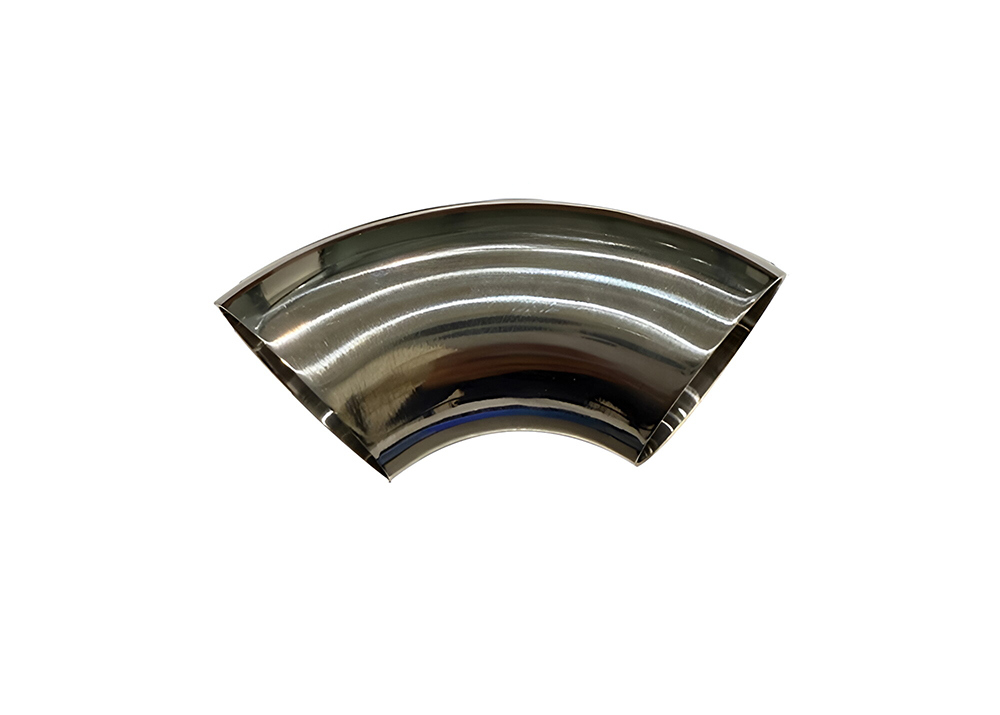

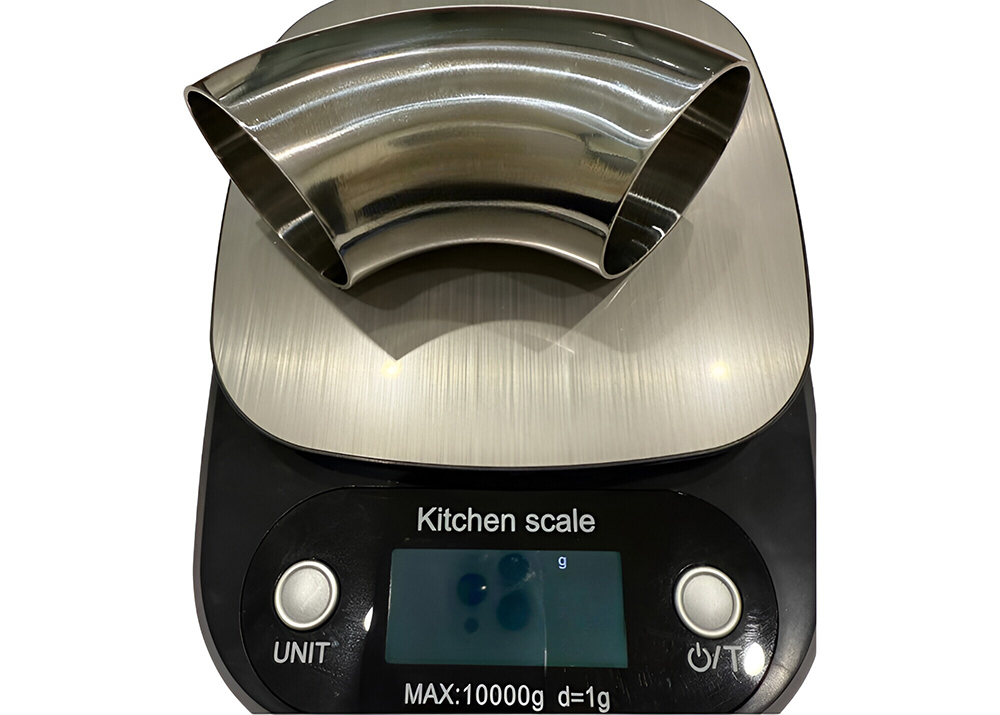

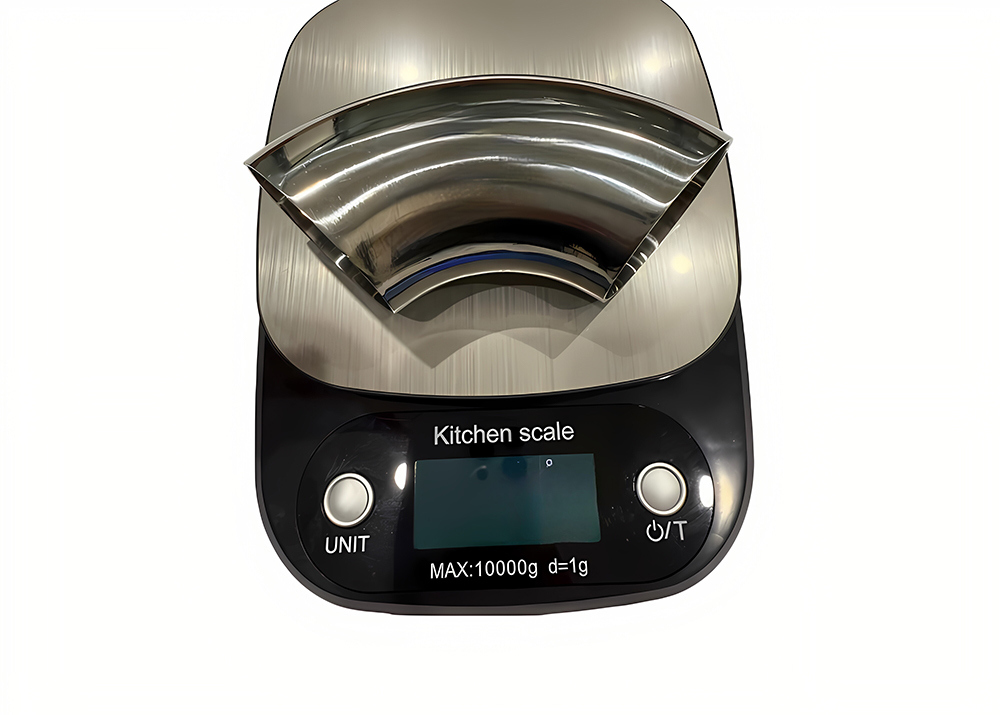

ASME B 16.9 파이프 피팅 타이타늄 차량 배기가스 시스템용 90도 위생 팔꿈치
ASME B 16.9 파이프 피팅 티타늄 90 차량 배기 시스템을위한 위생 팔꿈치
티타늄 90 ° 위생 팔꿈치는 파이프 라인 시스템의 유체 흐름 방향을 변경하도록 설계된 특수 파이프 피팅입니다. 위생에 민감한 응용 분야를 요구하기 위해 설계된이 제품은 유제품, 음식 및 음료, 맥주, 생물 제약 및 일일 화학 물질을 포함한 산업 전반에 걸쳐 널리 사용됩니다.
이 90 ° 위생 티타늄 팔꿈치는 탁월한 부식 저항, 고온 내성, 우수한 강도 및 경량 특성을 통해 미디어 순도를 보장합니다. 수명이 스테인레스 스틸 대안을 크게 초과하면 식품 및 제약 산업에서 고산화 공정 연결에 이상적인 선택입니다.
DN15에서 DN650까지의 사양으로 제공되는 티타늄 90 ° 위생 팔꿈치 피팅은 특정 요구 사항이나 도면을 충족하도록 맞춤 제조 될 수 있습니다. 모든 제품은 ASME B16.9 및 GB/T 17684-2011을 포함한 국제 표준을 준수하여 엄격하게 생산됩니다.
제품 사양
| 기준 | GB/T17684--2011, ASME B 16.9 |
|---|---|
| 재료 | TA1, TA2, GR.1 BT1-00, GR.1ELI, BT1－00CB, GR.2 BT1-0 등 |
| 크기 | DN15-DN 650 (NPS1/2-NPS 26) |
| OEM/ODM | 사용 가능 |
| 티타늄 표면 마감 | 내부 및 외부 표면 연마 |
| 공예 | 용접 |
| 유형 | 티타늄 90 ° 위생 팔꿈치 |
| 포장 | 표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다 |
| 애플리케이션 | 제약 산업, 생명 공학 및 바이오 제약, 식품 및 음료 산업, 화장품 산업, 반도체 및 전자 산업, 화학 및 특수 화학, 차량 배기 시스템 |
치수 사양 (MM)
|
공칭 크기 |
|
종료 중심 |
중앙으로 중앙 |
뒤로 얼굴 |
|||||
|
90°ebows |
45°ebows |
180°반품 |
|||||||
|
DN |
NPS |
디 |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
자주 묻는 질문
부식 저항 측면에서 티타늄 90 ° 위생 팔꿈치의 뛰어난 성능은 무엇입니까?
티타늄 파이프 피팅은 해수 및 염화물 이온을 포함한 부식성 매체에 대한 뛰어난 저항성을 나타냅니다. 그들의 부식성은 스테인레스 스틸과 탄소강을 크게 능가하여 해양 및 화학 산업과 같은 가혹한 환경에 특히 적합합니다.
티타니늄 90 ° 위생 팔꿈치는 추가 방지 방지 조치가 필요합니까?
추가 조치가 필요하지 않습니다. 티타니늄 90 ° 위생 팔꿈치는 코팅이나 음극 보호없이 장기적으로 사용하여 녹 위험을 제거하고 유지 보수 요구를 크게 줄일 수 있습니다.
티타늄 90 ° 위생 팔꿈치의 가벼운 이점은 어디에 있습니까?
티타늄은 강철과 비슷한 강도를 제공하지만 강철 밀도의 60%에 불과합니다. 이를 통해 항공 우주 및 조선 용 장비의 장비가 상당히 감소하면서 높은 하중을 유지하는 용량을 유지합니다.
티타늄 파이프 피팅의 고온 저항은 어떻습니까?
티타늄 합금 (예 : TA2 및 TA9)은 300-500 ℃에서 안정적인 기계적 특성을 유지하며, 일부 재료는 짧은 기간 동안 훨씬 더 높은 온도를 견딜 수 있습니다.
초기 비용에도 불구하고 티타늄 90도 위생 팔꿈치가 여전히 경제적 인 이유는 무엇입니까?
초기 구매 비용은 더 높지만 티타늄 파이프 피팅은 유지 보수 요구 사항이 최소화 된 매우 긴 서비스 수명을 제공하여 장기 비용 효율성이 뛰어납니다.
티타늄 파이프 피팅은 제약 및 식품 산업에 적합합니까?
전적으로. 티타늄의 비 독성, 생체 적합성 특성 및 높은 물질 순도는 제약 및 식품 가공 응용 분야의 엄격한 위생 요구 사항을 충족합니다.
우리의 장점
- 엄격한 품질 :ASME, JIS, DIN, GB, GOST를 준수하는 엄격한 품질 관리 조치는 모든 티타늄 제품이 산업 및 고객 요구 사항을 충족하도록합니다.
- 현대 생산 시설 :여러 티타늄 금속 생산 라인을 갖춘 고급 공장은 대량 주문 처리 및 맞춤형 프로젝트를 가능하게합니다.
- 물류 및 포장 :모든 주문은 운송 손상을 방지하여 최대의 보호를 보장하기 위해 목재 캐빈 또는 트레이에 신중하게 포장됩니다.
- 숙련 된 팀 :티타늄 금속 제조에 대한 수년간의 전문 지식은 다양한 산업을위한 고품질 제품을 생산할 수 있습니다.
- 포괄적 인 서비스 :구매 프로세스 전반에 걸쳐 맞춤형 솔루션, 빠른 리드 타임 및 전용 지원.
- 고객 중심 서비스 :원활한 구매 경험을위한 유연한 결제 옵션, 포괄적 인 기술 지원 및 전용 고객 서비스.
