위생 배관 이음쇠 티타늄 엘보
,제약 제조 티타늄 엘보
,90 급 티타늄 팔꿈치
-
재료TA1, TA2, GR.1 BT1-00, GR.1ELI, BT1－00CB, GR.2 BT1-0 등
-
크기DN15-DN 650 (NPS1/2-NPS 26)
-
OEM/ODM사용 가능
-
티타늄 표면 마감내부 및 외부 표면 연마
-
공예용접
-
유형티타늄 90 ° 위생 팔꿈치
-
원래 장소Shaanxi, 중국
-
브랜드 이름VOTECH
-
인증GB/T17684—2011，ASME B 16.9
-
모델 번호DN15-DN 650 (NPS1/2-NPS 26)
-
포장 세부 사항표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다
-
배달 시간7-15 일
-
지불 조건MoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
공급 능력100ton/월

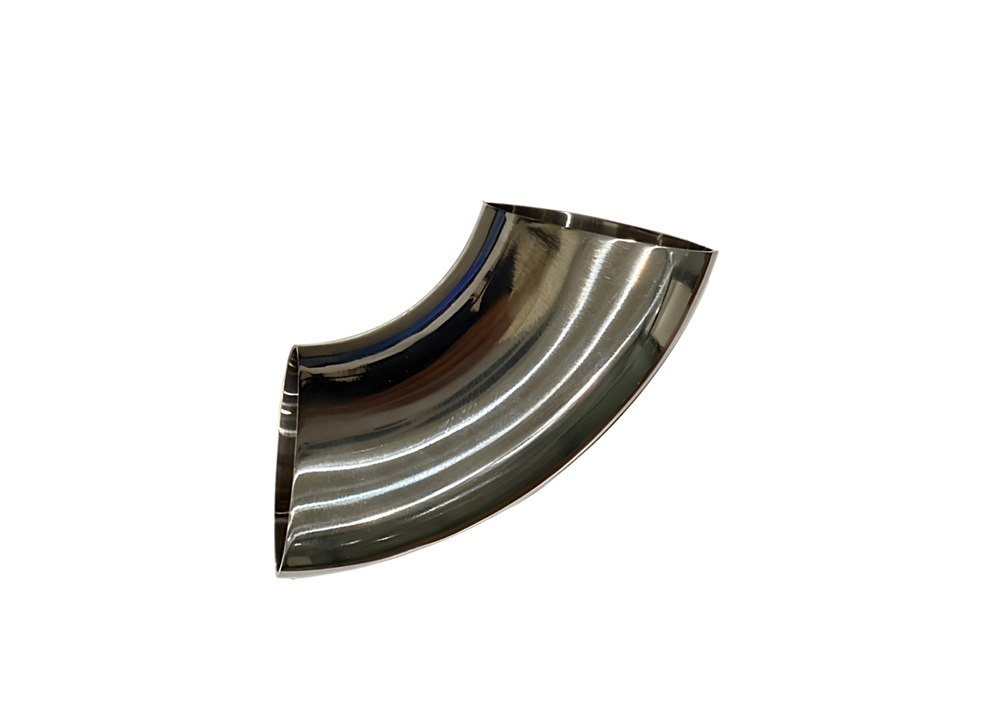

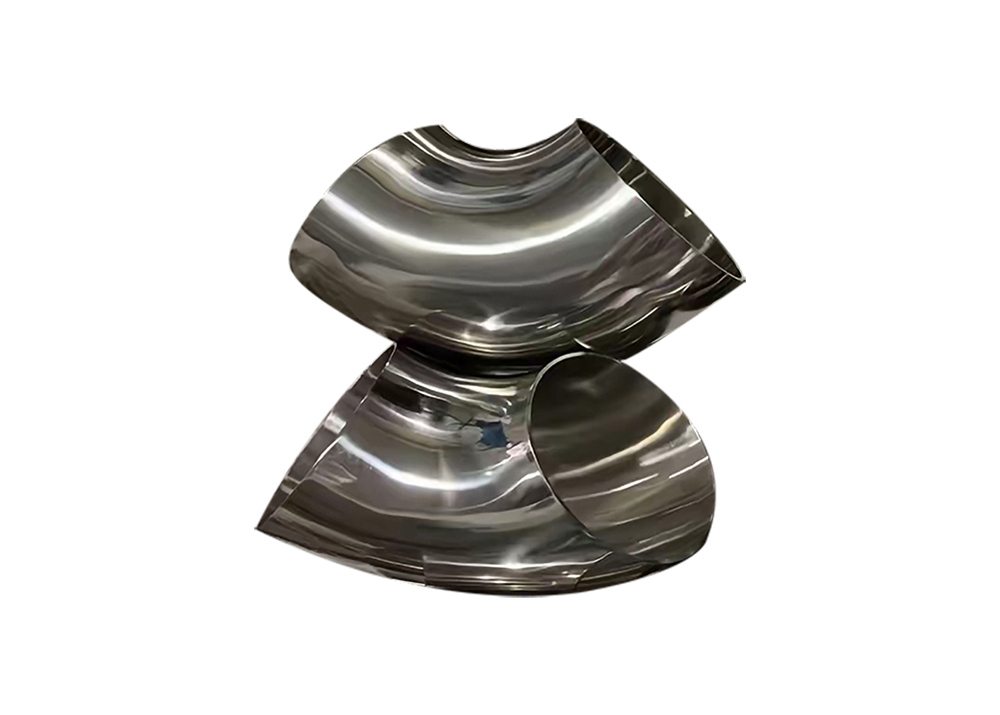

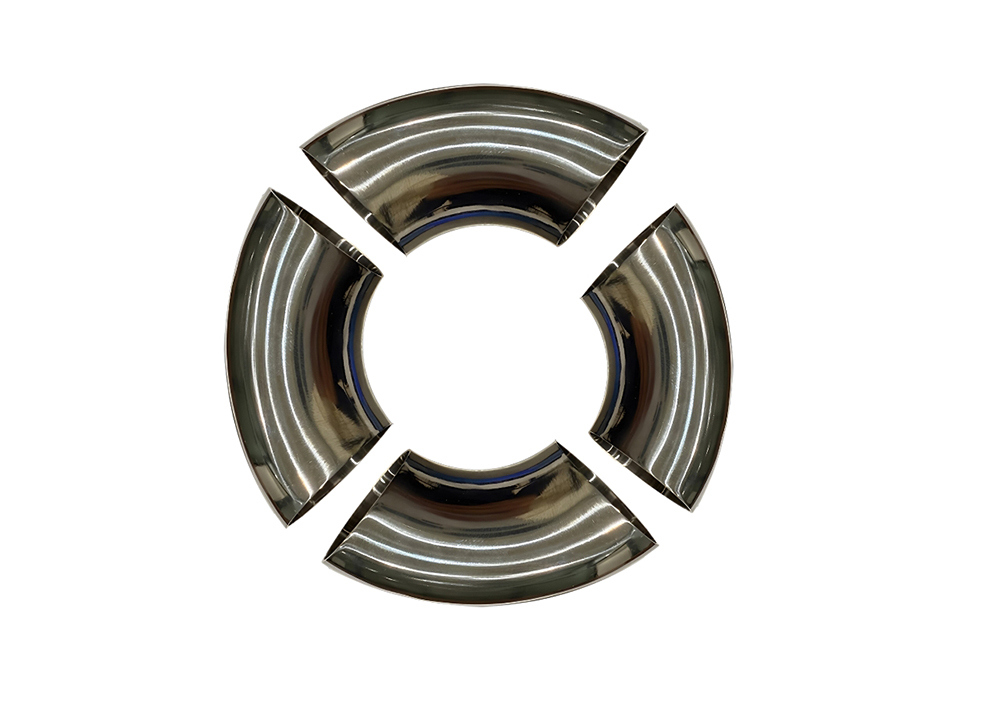

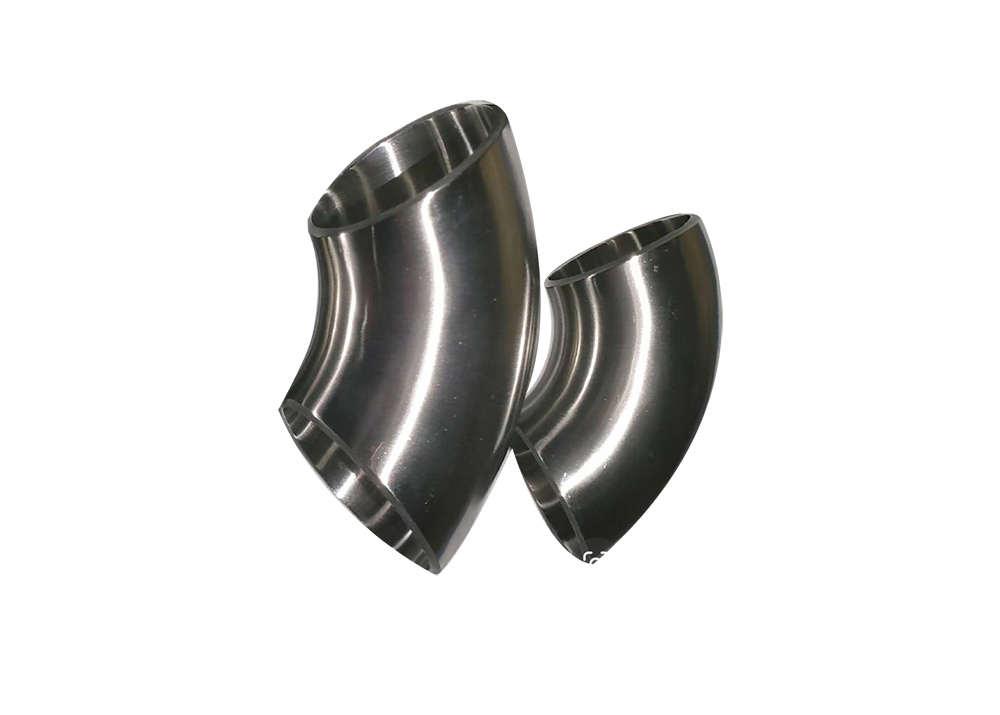

제약 제조용 90도 티타늄 엘보 위생 파이프 피팅 티타늄 GR2
제약 제조용 90° 티타늄 위생 엘보 피팅
티타늄 90° 위생 엘보는 파이프라인 시스템에서 유체 흐름 방향을 변경하도록 설계된 특수 파이프 피팅입니다. 까다로운 위생 응용 분야를 위해 설계되었으며 유제품, 식품 및 음료, 생물 제약 및 화학 처리 산업을 포함한 산업에 사용됩니다.
이러한 티타늄 엘보는 뛰어난 내식성, 고온 내성 및 우수한 강도 대 중량 비율을 통해 매체의 순도를 보장합니다. 수명이 스테인리스강 대체품보다 훨씬 길어 제약 및 식품 생산의 고위생 공정 연결에 이상적입니다.
DN15~DN650(NPS1/2~NPS 26) 크기로 제공되는 당사의 90° 위생 엘보는 고객의 사양에 맞게 맞춤 제작할 수 있습니다. 모든 피팅은 ASME B16.9 및 GB/T 17684-2011을 포함한 국제 표준을 준수합니다.
제품 사양
| 표준 | GB/T17684-2011, ASME B 16.9 |
|---|---|
| 재료 | TA1, TA2, Gr.1 BT1-00, Gr.1ELI, BT1-00CB, Gr.2 BT1-0 등 |
| 크기 | DN15-DN650 (NPS1/2-NPS 26) |
| OEM/ODM | 사용 가능 |
| 표면 마감 | 내부 및 외부 표면 연마 |
| 기술 | 용접 |
| 유형 | 티타늄 90° 위생 엘보 |
| 포장 | 수출 표준 나무 케이스, 맞춤형 옵션 사용 가능 |
| 응용 분야 | 제약, 생명 공학, 식품 및 음료, 화장품, 반도체, 화학 처리, 차량 배기 시스템 |
치수 사양(mm)
|
공칭 크기 |
|
중심에서 끝까지 |
중심에서 중심까지 |
후면에서 면까지 |
|||||
|
90°엘보 |
45°엘보 |
180°반환 |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
기술적 장점
1. 부식 저항성 측면에서 티타늄 90° 위생 엘보의 뛰어난 성능은 무엇입니까?
티타늄 파이프 피팅은 해수 및 염화물 이온을 포함한 부식성 매체에 대한 탁월한 저항성을 나타내며 스테인리스강 및 탄소강을 훨씬 능가합니다. 따라서 해양 및 화학 산업 응용 분야에 특히 적합합니다.
2. 티타늄 90° 위생 엘보는 추가적인 방청 조치가 필요합니까?
추가적인 보호가 필요하지 않습니다. 티타늄 엘보는 코팅이나 음극 보호 없이 장기간 사용할 수 있어 녹 위험을 제거하고 유지 관리 요구 사항을 크게 줄입니다.
3. 티타늄 90° 위생 엘보의 경량 장점은 어디에 있습니까?
강도는 강철과 비슷하지만 밀도는 60%에 불과하여 티타늄은 높은 하중 용량을 유지하면서 항공 우주 및 조선 응용 분야에서 장비 무게를 크게 줄입니다.
4. 티타늄 파이프 피팅의 고온 저항성은 어떻습니까?
티타늄 합금(TA2, TA9)은 300-500°C에서 안정적인 기계적 특성을 유지하며 일부 등급은 단기간 동안 더 높은 온도를 견딜 수 있습니다.
5. 초기 비용이 높음에도 불구하고 티타늄 90° 위생 엘보가 여전히 경제적인 이유는 무엇입니까?
초기 비용은 높지만 티타늄의 뛰어난 수명과 최소한의 유지 관리 요구 사항으로 인해 대체 재료에 비해 장기적인 비용 효율성이 뛰어납니다.
6. 티타늄 파이프 피팅은 제약 및 식품 산업에 적합합니까?
예. 티타늄의 무독성, 생체 적합성 특성 및 높은 재료 순도는 제약 및 식품 가공 응용 분야의 엄격한 위생 요구 사항을 충족합니다.
당사의 제조 장점
엄격한 품질
ASME, JIS, DIN, GB 및 GOST 표준을 준수하는 엄격한 품질 관리를 통해 모든 제품이 산업 요구 사항을 충족합니다.
최신 시설
첨단 생산 라인을 통해 대량 주문 및 맞춤형 프로젝트를 효율적으로 처리할 수 있습니다.
안전한 포장
나무 케이스 또는 트레이는 운송 중 최대의 보호 기능을 제공합니다.
전문가 팀
티타늄 제조 분야의 수년간의 전문 지식은 최고 품질의 제품을 보장합니다.
포괄적인 서비스
맞춤형 솔루션, 빠른 리드 타임 및 구매 프로세스 전반에 걸친 전담 지원.
고객 중심
유연한 지불 옵션, 기술 지원 및 고객 서비스 응답성.
