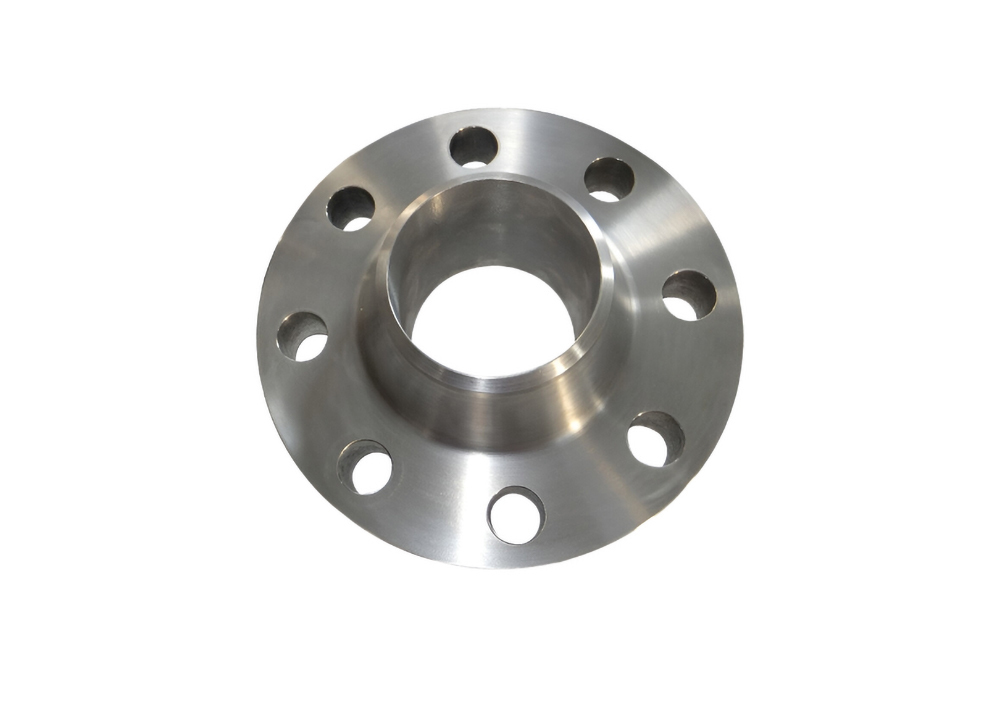

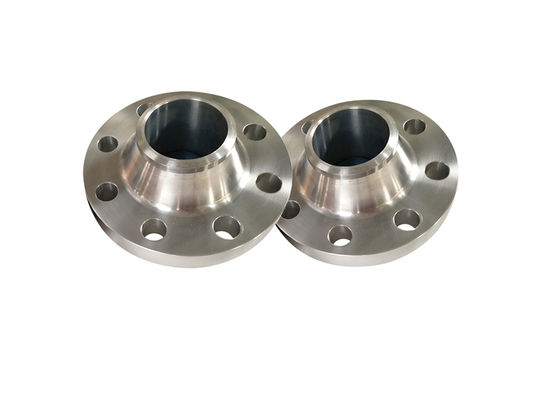

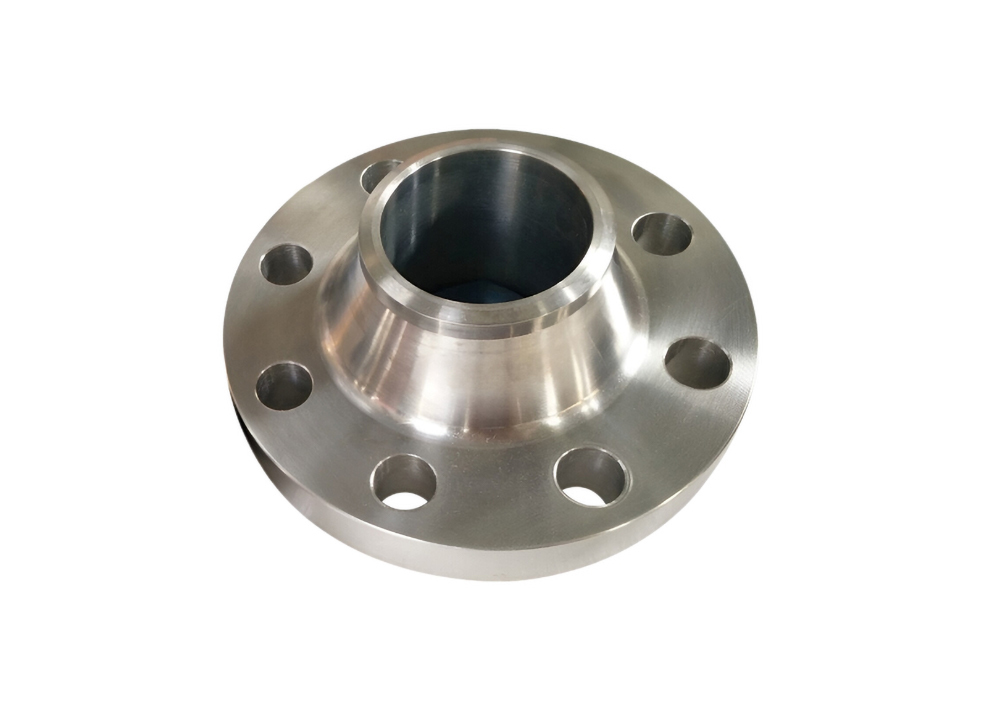

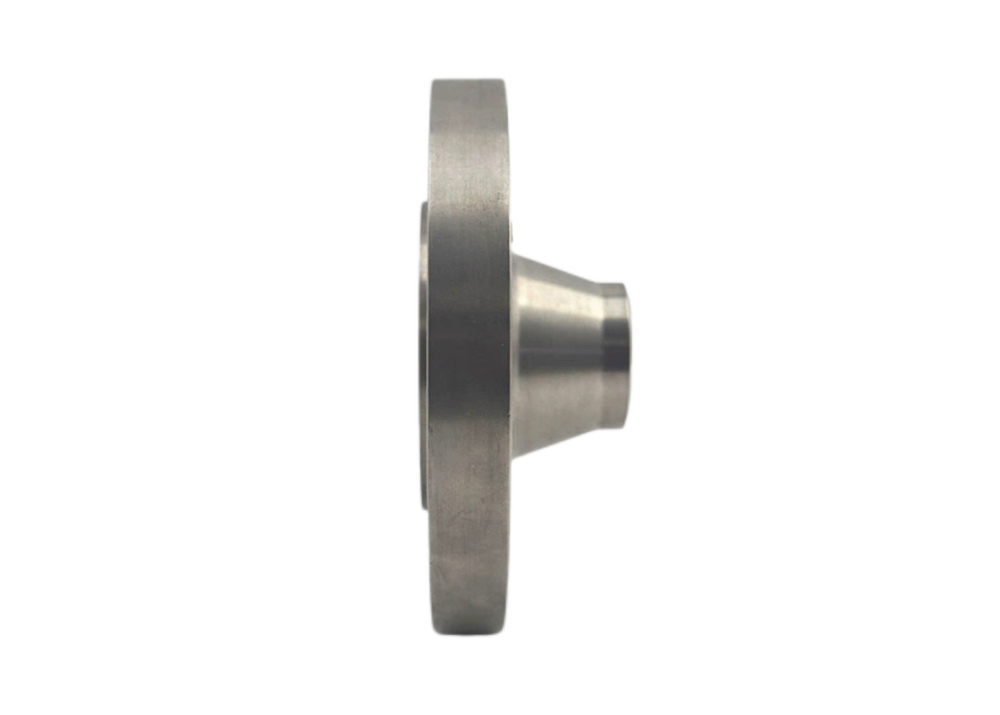

Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
-
강조하다
High Temperature Titanium Weld Neck Flanges
,High Pressure Titanium Weld Neck Flanges
,WNRF Titanium Weld Neck Flanges
-
재료 명칭Ta1, Ta2, Ta9, Ta10, Gr1, Gr2, Gr7, Gr12, Gr16, N5, N6, N7 등
-
크기NPS 1/2-NPS 24
-
OEM/ODM사용 가능
-
압력클래스 15, 클래스 300, 클래스 600, 클래스 900, 클래스 1500, 클래스 2500
-
공예서서히 나아가는
-
밀봉 표면RF, MFM, TG, FF, RJ
-
원래 장소Shaanxi, 중국
-
브랜드 이름VOTECH
-
인증ASME,ANSI
-
모델 번호NPS 1/2-NPS 24
-
포장 세부 사항표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다
-
배달 시간7-15 일
-
지불 조건MoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
공급 능력100ton/월
Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
티타늄 웰드 넥 플랜지는 화학, 해상, 항공우주 및 고순도 매체 운송 응용 분야에서 탁월합니다. 고품질 티타늄으로 정밀 단조된 이 플랜지는 탁월한 내식성을 제공하여 열악한 환경에서 장기적인 구조적 무결성과 밀봉 신뢰성을 보장하여 유지 관리 비용을 크게 줄이고 장비 수명을 연장합니다.
웰드넥 티타늄 플랜지는 파이프 용접용으로 설계된 원형 튜브 전환 구조를 특징으로 합니다. 이 제품은 주로 고압, 고온 또는 매체에 민감한 배관 시스템에 사용됩니다. 플레어형 트랜지션 넥 구조는 용접부와 씰링 표면의 거리를 줄여 용접 왜곡을 줄이고 씰링 성능을 향상시킵니다. 이 설계는 까다로운 조건에서 시스템 밀봉과 장기 안정성을 크게 향상시킵니다.
| 기준 | ASME, ANSI |
|---|---|
| 재료 명칭 | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 등 |
| 크기 | NPS 1/2 - NPS 24 |
| OEM 및 ODM | 사용 가능 |
| 압력 | 클래스150, 클래스300, 클래스600, 클래스900, 클래스1500, 클래스2500 |
| 공예 | 서서히 나아가는 |
| 씰링 표면 | RF, MFM, TG, FF, RJ |
| 유형 | 용접 넥 플랜지 |
| 포장 | 표준 목재 케이스를 수출하거나 사용자 정의할 수 있습니다. |
| 애플리케이션 | 석유, 화학, 조선, 제약, 야금, 기계, 식품 가공 등 |
|
공칭 치수 |
외경 |
연결 크기 |
플랜지 두께 |
플랜지 넥 빅엔드 |
플랜지 내경 |
플랜지 높이 |
|||||
|
DN |
NPS |
플랜지 외경 |
볼트 구멍의 중심원 직경 |
볼트 구멍 |
볼트 |
볼트 구멍 수 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
— |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
— |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
— |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
— |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
— |
151 |
티타늄 웰드 넥 플랜지는 해수 및 염화물 이온과 같은 부식성 매체에 대한 저항력이 매우 강합니다. 내식성은 스테인리스강과 탄소강의 내식성을 훨씬 뛰어넘기 때문에 해양 및 화학 산업과 같은 열악한 환경에 특히 적합합니다.
필요하지 않습니다. 티타늄 웰드 넥 플랜지는 코팅이나 음극 보호 없이 오랫동안 사용할 수 있어 녹의 위험을 피하고 유지 관리 요구 사항을 크게 줄여줍니다.
