강조하다
튀긴 티타늄 필렌즈
,NPS 1/2-6 플랜지
,150~300급 티타늄 플랜지
-
재료 명칭Ta1, Ta2, Ta9, Ta10, Gr1, Gr2, Gr7, Gr12, Gr16, N5, N6, N7 등
-
크기NPS 1/2-NPS 6
-
OEM/ODM사용 가능
-
압력클래스 150, 클래스 300
-
공예서서히 나아가는
-
밀봉 표면RF, MFM, TG, FF
-
원래 장소Shaanxi, 중국
-
브랜드 이름VOTECH
-
인증ASME,ANSI
-
모델 번호클래스 15
-
포장 세부 사항표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다
-
배달 시간7-15 일
-
지불 조건MoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
공급 능력100ton/월

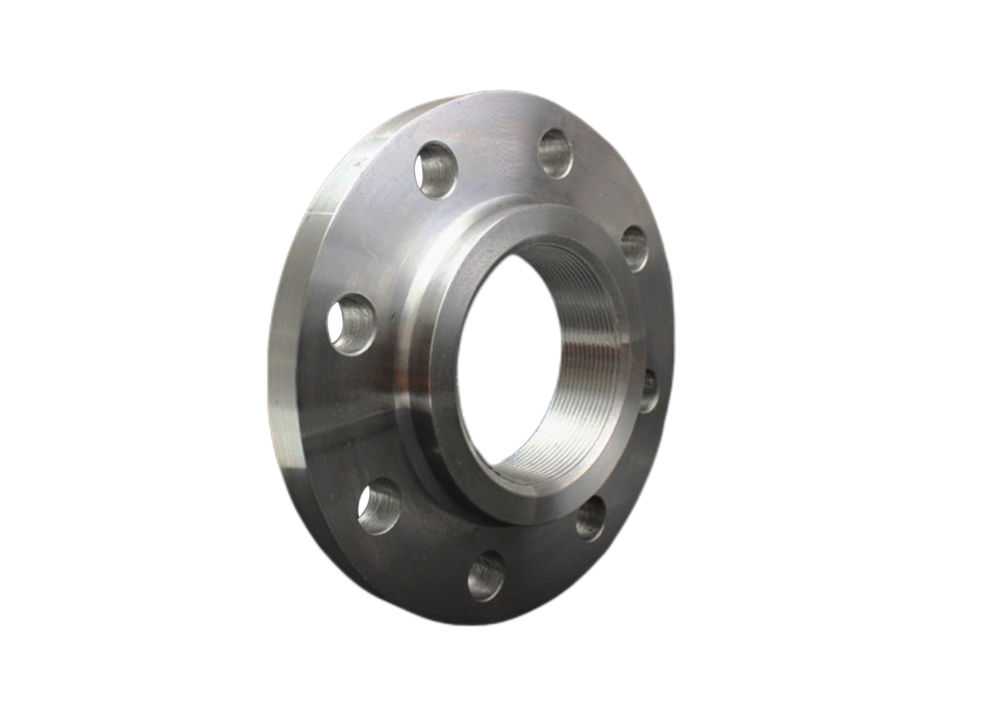

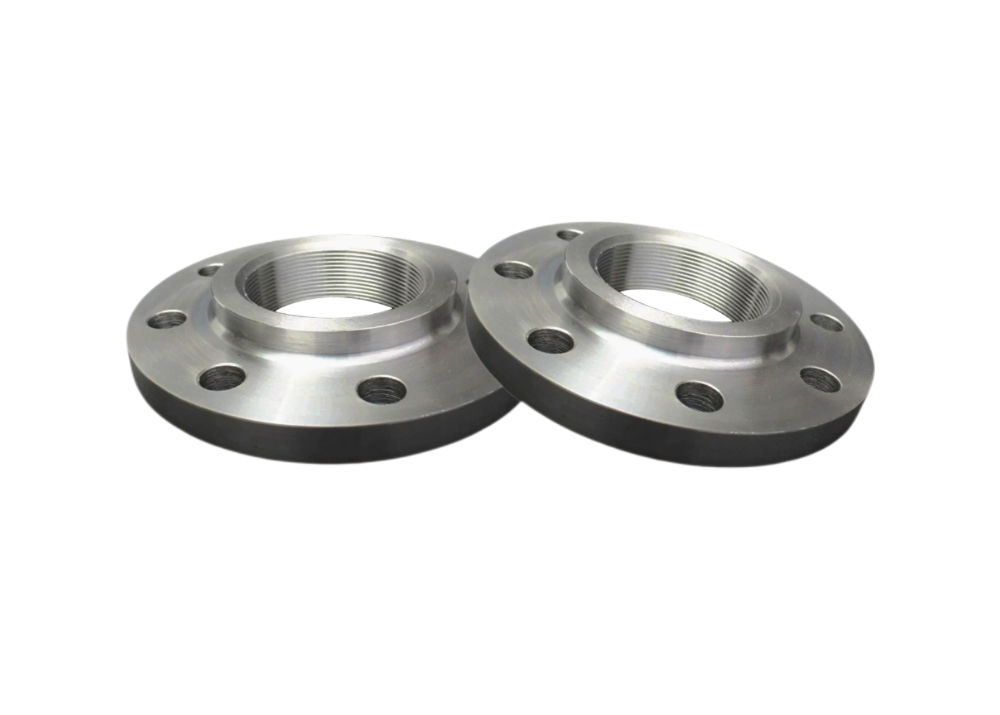

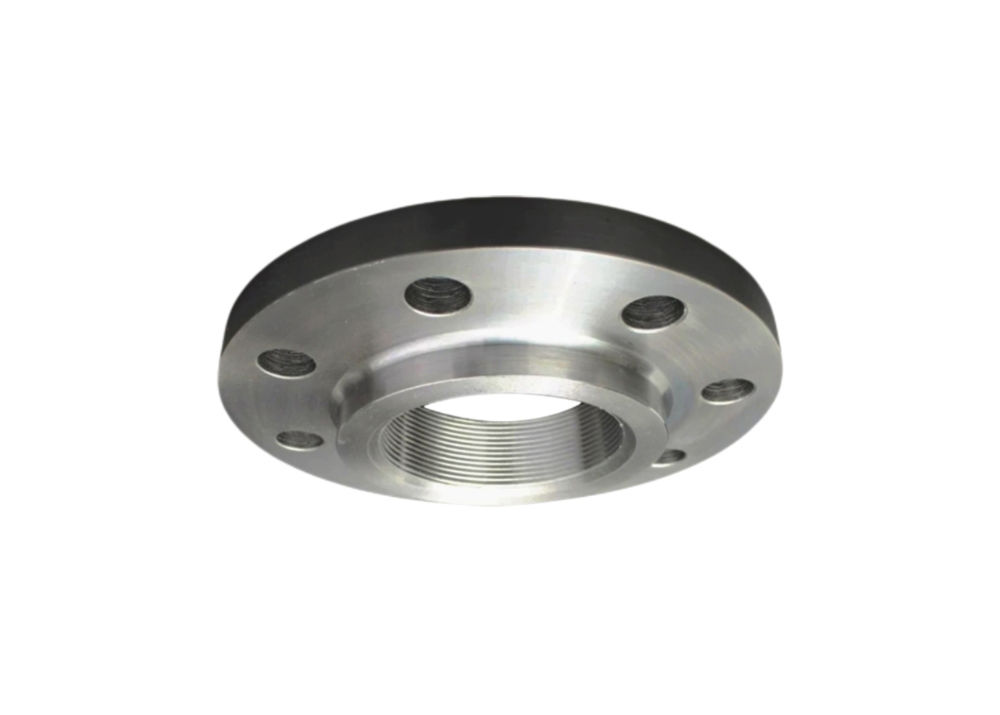

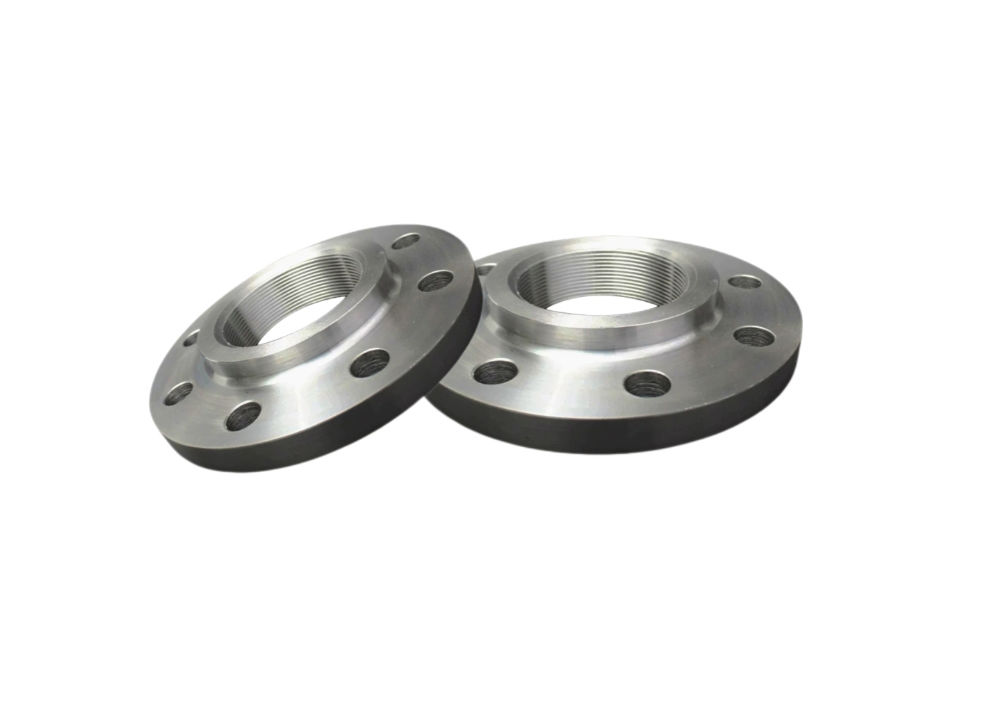

중국 공급 업체 고밀착을 위해 고장 튀긴 티타늄 파이프 부착 스레드 플랜지
고품질 밀봉을 위한 중국 공급업체 단조 티타늄 파이프 피팅 나사산 플랜지
티타늄 나사산 파이프 플랜지는 화학 처리, 석유 정제, 해양 공학, 발전, 제약 및 식품 가공을 포함한 여러 산업 분야의 배관 시스템에 필수적인 구성 요소입니다. 이 플랜지는 염산, 황산, 해수와 같은 고도로 부식성 매체를 처리하는 데 탁월합니다. 티타늄의 뛰어난 내식성은 가혹한 환경에서 구조적 무결성과 밀봉 신뢰성을 보장하여 유지 보수 비용을 크게 줄이고 장비 수명을 연장합니다. 또한 티타늄 플랜지는 기존 스테인리스강 또는 탄소강 대체품에 비해 상당한 무게 이점을 제공하여 무게 감소가 중요한 응용 분야에 이상적입니다.
이 나사산 플랜지는 비철 티타늄 또는 티타늄 합금으로 정밀하게 제작되었으며 용접 대신 나사산 연결부가 특징입니다. 내부 구멍은 정밀한 파이프 나사산을 형성하도록 가공되어 설치 및 유지 관리가 용이합니다. 이러한 설계는 특히 용접이 허용되지 않는 배관 시스템, 특히 저압 환경에 적합합니다.
제품 사양
| 표준 | ASME, ANSI |
|---|---|
| 재료 지정 | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 등 |
| 크기 | NPS 1/2 - NPS 6 |
| OEM&ODM | 사용 가능 |
| 압력 | Class 150, Class 300 |
| 기술 | 단조 |
| 밀봉 표면 | RF, FF |
| 유형 | 나사산 플랜지 |
| 포장 | 수출 표준 나무 케이스 또는 맞춤형 |
| 응용 분야 | 석유, 화학, 조선, 제약, 야금, 기계, 스탬핑 엘보, 식품 및 기타 산업 |
Class150(mm) 치수 사양
|
공칭 치수 |
강관 외경 |
연결 크기 |
플랜지 두께 |
플랜지 넥의 큰 끝 |
플랜지 높이 |
파이프 나사산 사양 Rc 또는 NPT |
|||||
|
DN |
NPS |
플랜지 외경 |
볼트 구멍의 중심 원의 직경 |
볼트 구멍 직경 |
볼트 |
볼트 구멍 수 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
자주 묻는 질문
1. 티타늄 나사산 플랜지의 내식성 측면에서 뛰어난 성능은 무엇입니까?
티타늄 나사산 플랜지는 해수 및 염화물 이온을 포함한 부식성 매체에 대한 탁월한 저항성을 보여줍니다. 내식성은 스테인리스강 및 탄소강보다 훨씬 뛰어나 해양 및 화학 산업의 까다로운 환경에 특히 적합합니다.
2. 티타늄 나사산 플랜지에 추가적인 방청 조치가 필요합니까?
추가적인 방청 조치가 필요하지 않습니다. 티타늄 나사산 플랜지는 코팅이나 음극 보호 없이 장기간 사용할 수 있어 녹 발생 위험을 제거하고 유지 보수 요구 사항을 크게 줄입니다.
3. 티타늄 플랜지의 경량 이점은 어디에 있습니까?
티타늄은 강철과 비슷한 강도를 제공하지만 강철 밀도의 60%에 불과합니다. 이 특성은 항공 우주 및 조선과 같은 응용 분야에서 높은 하중 지지 능력을 유지하면서 상당한 무게 감소를 가능하게 합니다.
4. 티타늄 플랜지는 저온 환경에서 어떻게 작동합니까?
티타늄 플랜지는 초저온 환경(액체 질소 및 액체 산소 응용 분야 등)에서 뛰어난 인성을 유지하여 극저온 엔지니어링 프로젝트에 이상적인 선택입니다.
5. 티타늄 플랜지의 고온 저항성은 어떻습니까?
티타늄 합금(TA2 및 TA9 포함)은 300-500℃ 범위의 고온에서 안정적인 기계적 특성을 유지하며 일부 재료는 제한된 기간 동안 더 높은 온도를 견딜 수 있습니다.
6. 티타늄 플랜지는 어떻게 고온 산화를 방지합니까?
고온에서 티타늄은 산소를 효과적으로 격리하고 추가적인 재료 산화를 방지하는 조밀한 보호 산화물 표면층을 형성합니다.
7. 티타늄 플랜지의 수명이 스테인리스강보다 긴 이유는 무엇입니까?
부식성 환경에서 티타늄 플랜지는 스테인리스강에 비해 10배 이상 오래 지속될 수 있으며 최소한의 유지 보수만 필요하므로 총 수명 주기 비용이 크게 절감됩니다.
8. 티타늄 플랜지가 초기 비용이 높음에도 불구하고 여전히 경제적인 이유는 무엇입니까?
티타늄 플랜지는 초기 구매 비용이 높지만 수명이 길고 유지 보수 요구 사항이 최소화되어 장기적인 경제적 성능이 우수하고 총 소유 비용이 낮습니다.
9. 티타늄 플랜지는 제약 및 식품 산업에 적합합니까?
예. 티타늄의 무독성, 생체 적합성 특성 및 높은 재료 순도는 제약 및 식품 가공 응용 분야의 엄격한 위생 요구 사항을 충족합니다.
10. 티타늄 플랜지의 가공 및 용접 특성은 어떻습니까?
티타늄 플랜지는 TIG 및 플라즈마 용접을 포함한 다양한 용접 방법을 지원하여 고강도 용접을 생성합니다. 다양한 파이프라인 시스템 요구 사항을 충족하기 위해 여러 인터페이스 구성(평면 용접, 맞대기 용접, 나사산 용접)으로 설계할 수 있습니다.
당사의 제조 장점
- 엄격한 품질: 엄격한 품질 관리 조치는 ASME, JIS, DIN, GB, GOST 표준을 준수하여 모든 티타늄 제품이 산업 및 고객 사양을 충족하는지 확인합니다.
- 최신 생산 시설: 여러 티타늄 금속 생산 라인을 갖춘 고급 제조 인프라는 대량 주문 및 맞춤형 프로젝트를 효율적으로 처리할 수 있습니다.
- 물류 및 포장: 모든 주문은 운송 중 손상을 방지하기 위해 나무 상자 또는 트레이에 조심스럽게 포장되어 최대의 보호와 안전을 제공합니다.
- 경험이 풍부한 팀: 티타늄 금속 제조 분야의 수년간의 전문 지식은 다양한 산업 요구에 맞춰 고품질 제품을 생산합니다.
- 포괄적인 서비스: 맞춤형 솔루션, 빠른 리드 타임 및 구매 프로세스 전반에 걸친 전담 지원.
- 고객 중심 서비스: 원활한 구매 경험을 위한 유연한 결제 옵션, 포괄적인 기술 지원 및 전담 고객 서비스.
