강조하다
티타늄 나사산 플랜지 NPS 1/2
,클래스 150 티타늄 단조 플랜지
,티타늄 RF/FF 플랜지 NPS 6
-
재료 명칭TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 등
-
크기NPS 1/2-NPS 6
-
OEM/ODM사용 가능
-
압력클래스 150, 클래스 300
-
공예서서히 나아가는
-
밀봉 표면RF, FF
-
원래 장소Shaanxi, 중국
-
브랜드 이름VOTECH
-
인증ASME,ANSI
-
모델 번호클래스 15
-
포장 세부 사항표준 목재 케이스를 내보내거나 사용자 정의 할 수 있습니다
-
배달 시간7-15 일
-
지불 조건L/C, D/A, D/P, MoneyGram, Western Union, T/T.
-
공급 능력100ton/월

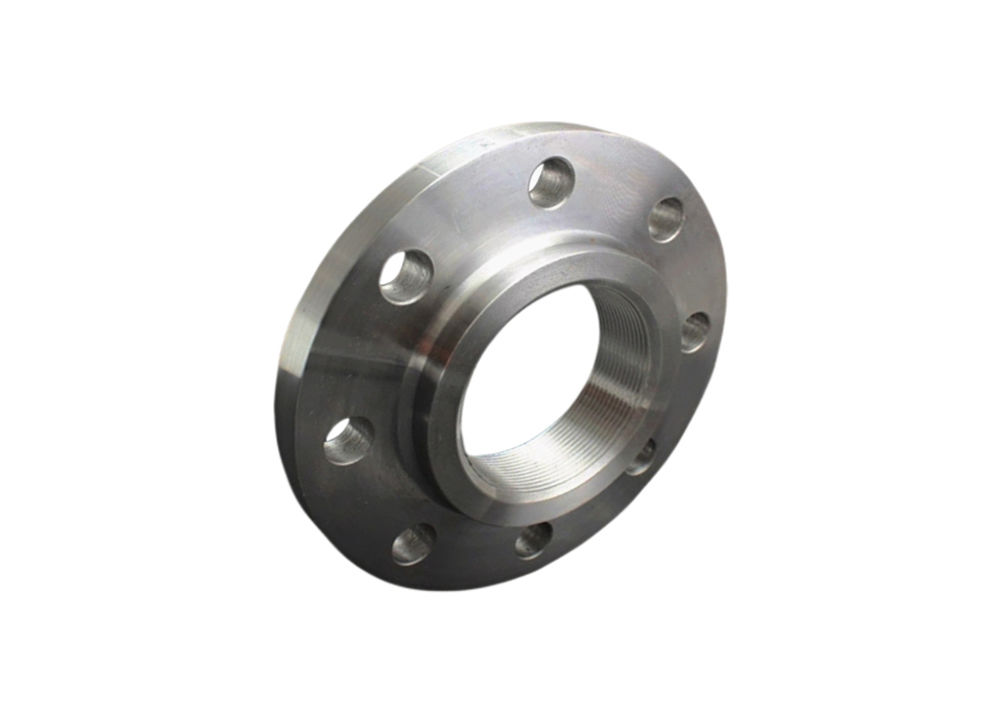

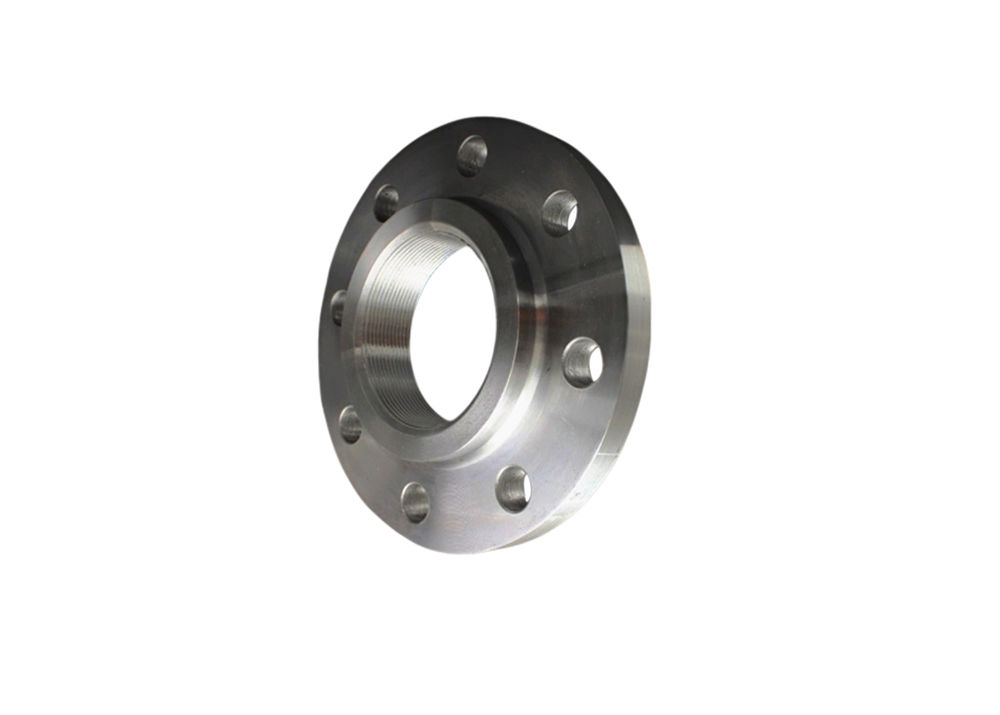

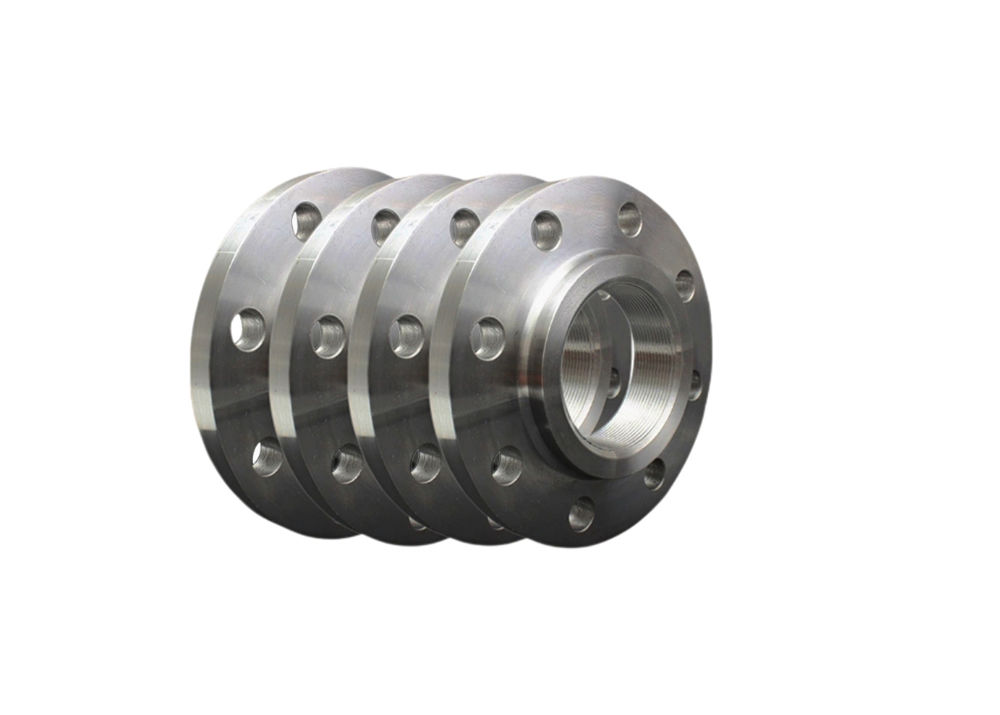

티타늄 나사산 플랜지 NPS 1/2-6 클래스 150 단조 RF/FF
도장 및 CNC 가공 티타늄 필렌지 파이프 피팅
티타늄 스레드 플랜지는 비철색 티타늄 또는 티타늄 합금으로 만든 파이프 끝 장착 장치입니다. 그들은 용접 대신 스레드 연결을 사용합니다.파이프 스레드를 형성하기 위해 가공된 플랜지의 내부 구멍을 사용하여장점으로는 설치와 유지보수 용이성, 특히 저압 환경에서 용접이 허용되지 않는 파이프 시스템에는 적합합니다.
티타늄 합금 스레드 플랜지는 NPS 1/2에서 NPS 6까지의 크기로 제공되며 고객의 사양 또는 도면을 기반으로 사용자 정의 디자인도 제공됩니다.우리의 티타늄 플랜지는 우리의 글로벌 고객의 다양한 요구 사항을 충족하기 위해 ASME 국제 표준에 엄격하게 따라 제조됩니다.
티타늄 스레드 파이프 플랜지는 화학 가공, 석유 정제, 해상 엔지니어링, 발전, 의약품,그리고 식품 가공그들은 특히 염화수소, 황산 및 바닷물과 같은 매우 부식성 매체 처리에 적합합니다.티타늄 의 높은 부식 저항성 은 그 가혹 한 환경 에서 구조적 무결성 과 밀폐 신뢰성 을 유지 할 수 있게 해 준다, 유지보수 비용을 현저히 줄이고 장비의 수명을 연장합니다. 또한, 전통적인 스테인레스 스틸 또는 탄소 스틸 플랜지에 비해 티타늄 플랜지는 무게가 낮습니다.무게를 줄여야 하는 고급 애플리케이션에 유용하게 사용되는데.
제품 사양
- 표준:ASME, ANSI
- 소재 지정:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 등
- 크기:NPS 1/2-NPS 6
- OEM 및 ODM:사용 가능
- 압력:150급, 300급
- 기술:도장
- 밀폐면:RF, FF
- 종류:스레드 플랜지
- 포장:수출 표준 나무 케이스, 또는 사용자 정의 될 수 있습니다
- 적용:석유, 화학, 조선, 의약품, 금속, 기계, 스탬핑 팔꿈치, 식품 및 기타 산업
150급 (mm) 차원 사양
|
명목 차원 |
철강 파이프 외 지름 |
연결 크기 |
플랜지 두께 |
플랜지 목의 큰 끝 |
플랜지 높이 |
파이프 스레드 사양 Rc 또는 NPT |
|||||
|
DN |
NPS |
플랜지 바깥 지름 |
볼트 구멍의 중앙 원의 지름 |
볼트 구멍 지름 |
볼트 |
볼트 구멍의 수 |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
자주 묻는 질문
1질식 저항성 측면에서 티타늄 스레드 플랜지의 탁월한 성능은 무엇입니까?
티타늄 가닥 플랜지는 해수 및 염화 이온과 같은 부식 물질에 매우 강한 저항력을 가지고 있습니다.그리고 그들은 특히 해양 및 화학 산업과 같은 혹독한 환경에 적합합니다..
2티타늄 힌드 플랜지에는 추가 경직 방지 조치가 필요합니까?
필요 없습니다. 티타늄 가공 플랜지는 코팅이나 카토드 보호 없이 오랫동안 사용할 수 있으며, 경화 위험을 피하고 유지 보수 요구 사항을 크게 줄일 수 있습니다.
3타이타늄 플랜지 가 가벼운 장점 은 어디 에 있습니까?
티타늄은 강도가 강철과 비슷하지만 밀도는 강철의 60%에 불과합니다.항공우주 및 조선 등 분야의 장비의 무게를 크게 줄일 수 있으며 높은 부하를 감당할 수 있습니다..
4티타늄 플랜지는 낮은 온도 환경에서 어떻게 작동합니까?
티타늄 플랜지는 매우 낮은 온도 환경 (액소 질소 및 액체 산소와 같은) 에서 여전히 뛰어난 강도를 유지할 수 있으며, 이는 냉동 공학에 이상적인 선택이됩니다.
5티타늄 플랜지의 고온 저항성은?
티타늄 합금 (TA2 및 TA9와 같은) 은 300-500 ° C의 높은 온도에서 안정적인 기계적 특성을 유지할 수 있으며 일부 재료는 짧은 시간 동안 더 높은 온도에도 견딜 수 있습니다.
6티타늄 플랜지는 어떻게 고온 산화에 견딜 수 있을까요?
높은 온도에서 티타늄 표면에 밀도가 높은 산화물 필름이 형성되어 산소를 효과적으로 격리하고 물질의 추가 산화를 방지 할 수 있습니다.
7. 왜 티타늄 플랜지의 사용 기간이 스테인리스 스틸보다 길어?
부식성 환경에서 티타늄 플랜지의 수명은 스테인리스 스틸의 10배 이상이며 거의 유지 보수가 필요하지 않아 전체 수명 주기의 비용이 낮습니다.
8왜 티타늄 플랜지는 높은 초기 비용에도 불구하고 여전히 경제적입니다?
티타늄 플랜지의 초기 구매 비용은 상대적으로 높지만, 매우 긴 사용 기간과 매우 낮은 유지 보수 요구 사항은 장기적인 사용 비용을 크게 줄입니다.전체적인 경제 성과를 향상시키는 것.
9티타늄 플랜지는 제약 및 식품 산업에 적합합니까?
네. 티타늄은 무독성이고 무해한 생물 호환성을 가지고 있으며, 물질 순수성이 높으며, 의약품과 식품 가공과 같은 분야에서 엄격한 위생 요구 사항을 완전히 충족시킵니다.
10- 티타늄 플랜지 가공 및 용접 특성은 무엇입니까?
티타늄 플랜지는 TIG 용접 및 플라즈마 용접과 같은 다양한 용접 방법을 지원하며, 높은 용접 강도를 갖는다. 또한 평면 용접, 바트 용접,그리고 힌트 용접다양한 파이프라인 시스템의 요구 사항을 충족시키기 위해
우리 의 장점
- 엄격한 품질:우리는 ASME, JIS, DIN, GB, GOST와 함께 엄격한 품질 관리 조치를 가지고 있으며, 우리가 생산하는 모든 티타늄 제품이 산업 및 고객 요구 사항을 충족하는지 보장합니다.
- 현대적 생산 시설:우리는 가장 진보된 공장과 여러 티타늄 금속 생산 라인을 가지고 있습니다. 대용량 주문과 맞춤형 프로젝트를 처리할 수 있게 해줍니다.
- 물류 및 포장:모든 주문은 운송 중에 손상을 방지하기 위해 나무 칸이나 트레이에 조심스럽게 포장되어 최대 보호와 안전을 제공합니다.
- 경험 많은 팀:티타늄 금속 제조에 대한 오랜 전문 지식을 통해 우리는 다양한 산업의 요구를 충족시키기 위해 고품질 제품을 생산하는 뉘앙스를 이해합니다.
- 종합 서비스:우리는 맞춤형 솔루션, 빠른 납품 시간, 그리고 구매 과정 전반에 걸쳐 전담 지원을 제공합니다.
- 고객 중심 서비스:우리는 f를 제공합니다가독성 있는 지불 옵션, 포괄적인 기술 지원, 그리고 고객 서비스를 통해 구매 과정을 원활하게 할 수 있습니다.
