파이프 라인 피팅 티타늄 웰드 넥 플랜지
,내구성 있는 티타늄 웰드 넥 플랜지
,산업용 파이프 라인 티타늄 웰드 넥 플랜지
-
압력PN10, PN16, PN25, PN40, PN63, PN100, PN160
-
소재Ta1, Ta2, Ta9, Ta10, Gr1, Gr2, Gr7, Gr12, Gr16, N5, N6, N7 등
-
SizeDN10-DN300(3/8''-12'')
-
OEMAvailable
-
TechnicsForged and CNC Machined
-
밀봉면RF, MFM, TG, FF, RJ
-
Place of OriginShaanxi,China
-
브랜드 이름VOTECH
-
인증ASME,JIS,DIN,GB,GOST
-
Model NumberPN160
-
Packaging DetailsExport Standard Wooden Case, or Can Be Customized
-
Delivery Time7-15 Days
-
Payment TermsL/C,D/A,D/P,T/T,Western Union,MoneyGram
-
공급 능력100개 톤 / 달

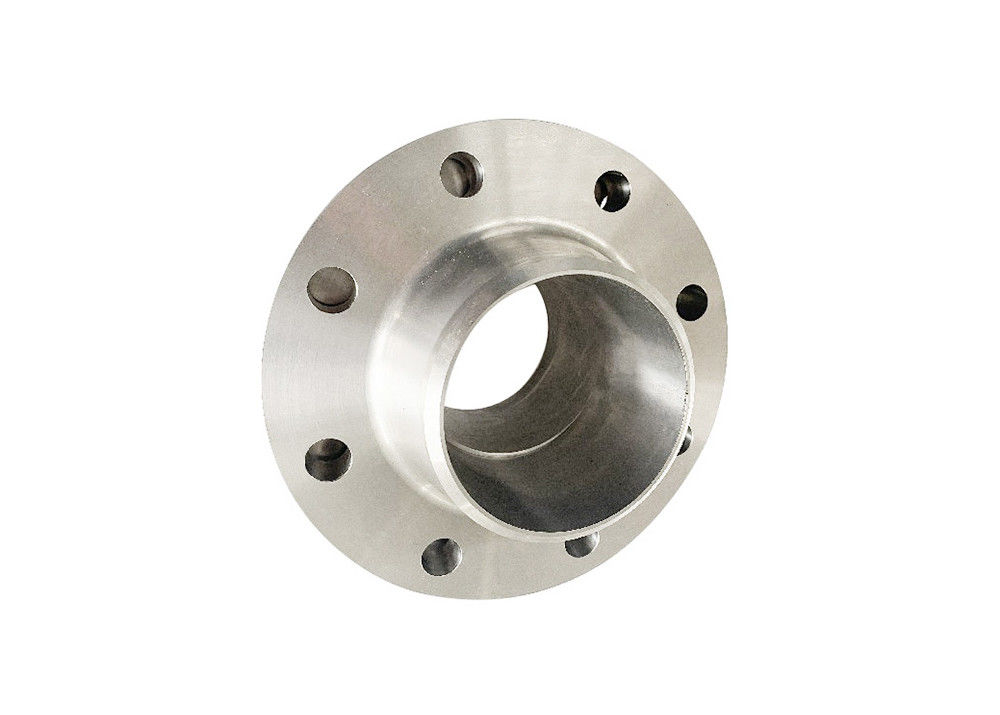

내구성 있는 티타늄 웰드 넥 플랜지 산업 파이프 라인 피팅

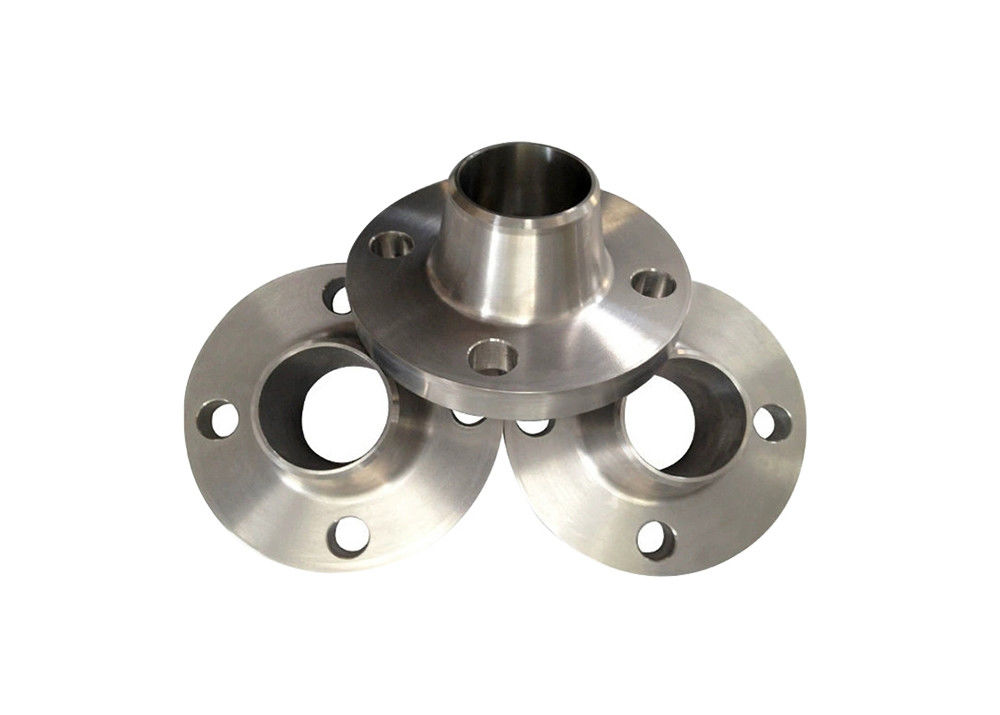

내구성 있는 티타늄 웰드 넥 플랜지 산업 파이프 라인 피팅
긴 목 티타늄 플랜지 특징에 목은 상대적으로 길고, 부트 용접 인터페이스를 사용하여 파이프라인에 연결되어 있습니다,
턱 두께의 점진적 변화로 스트레스가 효과적으로 분산됩니다.
그리고 파이프와 플랜지 연결에서 스트레스 농도를 감소시킵니다. 세 가지 유형의 밀폐 표면이 있습니다.
RTJ 또는 MFM, 그리고 RTJ는 종종 고압 조건에 선호됩니다.
티타늄 웰드 넥 플랜지 (WN 플랜지) 는 고압, 고
온도, 또는 가혹한 조건. 그것은 긴 목 전환 섹션을 특징으로하고 butt 용접에 의해 파이프에 연결되어 있습니다.
우수한 강도와 밀폐 성능을 제공합니다.
용접 목과 함께 티타늄 플랜지 플랜지는 우수한 반 굽기 성능을 가지고 있으며 압력 변동에 성공적으로 대처 할 수 있습니다.
난그들은 다재다능하며 극한 온도 (고위 및
고압 환경. 내구성 측면에서, 티타늄 웰드 넥 플랜지의 설계는 유연하고
오래 지속되며 다른 종류의 플랜지보다 기대 수명이 길어집니다.
온도와 압력.
|
표준 |
ASME,JIS,DIN,GB,GOST |
|
소재 |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 등 |
|
크기 |
DN10-DN300 ((3/8'-12') |
|
OEM |
사용 가능 |
|
압력 |
PN10,PN16,PN25,PN40,PN63,PN100,PN160 |
|
기술 |
도장 및 CNC 가공 |
|
봉인 표면 |
RF,MFM,TG,FF,RJ |
|
종류 |
웰드 넥 플랜지 |
|
포장 |
수출 표준 나무 케이스, 또는 사용자 정의 될 수 있습니다 |
|
적용 |
석유, 화학, 조선, 의약품, 금속, 기계, 스탬핑 팔꿈치, 식품 및 기타 |
PN160(mm)
|
명목 규모 |
철강 파이프 플랜지 용접 끝 외 지름 외 지름 |
연결 크기 |
플랜지 두께 |
플랜지 목 |
플랜지 높이 |
|||||||||
|
플랜지 바깥 지름 |
볼트 구멍의 중심 원의 지름 |
볼트 구멍 |
볼트 구멍 수 |
볼트 |
N |
s≥ |
H1 |
R |
||||||
|
A |
B |
A |
B |
|||||||||||
|
10 |
17.2 |
14 |
100 |
70 |
14 |
4 |
M12 |
20 |
32 |
32 |
2.0 |
6 |
4 |
45 |
|
15 |
21.3 |
18 |
105 |
75 |
14 |
4 |
M12 |
20 |
34 |
34 |
2.0 |
6 |
4 |
45 |
|
20 |
26.9 |
25 |
130 |
90 |
18 |
4 |
M16 |
24 |
42 |
42 |
2.9 |
6 |
4 |
52 |
|
25 |
33.7 |
32 |
140 |
100 |
18 |
4 |
M16 |
24 |
52 |
52 |
2.9 |
8 |
4 |
58 |
|
32 |
42.4 |
38 |
155 |
110 |
22 |
4 |
M20 |
28 |
60 |
60 |
3.6 |
8 |
5 |
60 |
|
40 |
48.3 |
45 |
170 |
125 |
22 |
4 |
M20 |
28 |
70 |
70 |
3.6 |
10 |
6 |
64 |
|
50 |
60.3 |
57 |
195 |
145 |
26 |
4 |
M24 |
30 |
90 |
90 |
4 |
10 |
6 |
75 |
|
65 |
76.1 |
65 |
220 |
170 |
26 |
8 |
M24 |
34 |
108 |
108 |
5 |
12 |
6 |
82 |
|
80 |
88.9 |
89 |
230 |
180 |
26 |
8 |
M24 |
36 |
120 |
120 |
6.3 |
12 |
8 |
86 |
|
100 |
114.3 |
108 |
265 |
210 |
30 |
8 |
M27 |
40 |
150 |
150 |
8 |
12 |
8 |
100 |
|
125 |
139.7 |
133 |
315 |
250 |
33 |
8 |
M30 |
44 |
180 |
180 |
10 |
14 |
8 |
115 |
|
150 |
168.3 |
159 |
355 |
290 |
33 |
12 |
M30 |
50 |
210 |
210 |
12.5 |
14 |
10 |
128 |
|
200 |
219.1 |
219 |
430 |
360 |
36 |
12 |
M33 |
60 |
278 |
278 |
16 |
16 |
10 |
140 |
|
250 |
273 |
273 |
515 |
430 |
42 |
12 |
M39×3 |
68 |
340 |
340 |
20 |
18 |
12 |
155 |
|
300 |
323.9 |
325 |
585 |
500 |
42 |
16 |
M39×3 |
78 |
400 |
400 |
22.2 |
18 |
12 |
175 |
1.티타늄 플랜지의 경화 저항성 측면에서 탁월한 성능은 무엇입니까?
티타늄 플랜지는 해수와 염화 이온과 같은 부식 매체에 매우 강한 저항력을 가지고 있습니다.부식
저항력스테인리스 스틸과 탄소 스틸을 훨씬 뛰어넘고 특히 적합합니다.가혹함환경그런 것
해병대와화학 산업
2티타늄 플랜지에는 추가 경직 방지 조치가 필요합니까?
필요 없다. 티타늄 플랜지 는 코팅 이나 카토드 보호 없이 오랫동안 사용 될 수 있으며, 녹음 위험 을 피할 수 있다그리고
상당히유지보수 요구사항을 줄이는 것
3티타늄 플랜지의 가벼운 장점은 무엇일까요?
티타늄은 강도가 강철과 비슷하지만 밀도는 강철의 60%에 불과하며
줄여항공우주 및 조선 등 분야의 장비의 무게를 높게 운반할 수 있도록 유지합니다.
4티타늄 플랜지는 낮은 온도 환경에서 어떻게 작동합니까?
티타늄 플랜지는 매우 낮은 온도 환경에서 (액소 질소와
액체산소),그래서 그들은 냉동 공학에 이상적인 선택이 됩니다.
5티타늄 플랜지의 고온 저항성은?
티타늄 합금 (TA2 및 TA9와 같은) 은 300-500의 높은 온도에서 안정적인 기계적 특성을 유지할 수 있습니다.°C,그리고
일부물질은 짧은 시간 동안 더 높은 온도에도 견딜 수 있습니다.
6티타늄 플랜지는 어떻게 고온 산화를 견딜 수 있을까요?
높은 온도 에서 티타늄 표면 에 밀집 한 산화물 필름 이 형성 되고, 이 필름 은 산소를 효과적으로 분리 할 수 있다그리고 예방
더 이상물질의 산화
7.왜 티타늄 플랜지의 사용 기간이 스테인리스 스틸보다 길어질까요?
부식성 환경에서는 티타늄 플랜지의 수명이 스테인리스 스틸의 10배 이상일 수 있습니다.그리고 그들은 요구
거의아니유지보수, 결과적으로 전체 수명 주기의 비용이 낮습니다.
8.왜 티타늄 플랜지는 높은 초기 비용에도 불구하고 여전히 경제적입니다?
비록 티타늄 플랜지의 초기 구매 비용은 상대적으로 높지만,그리고 매우 낮습니다.
유지보수요구 사항은 장기적인 사용 비용을 현저히 줄여줍니다.전체적인 경제 성과를
더 좋아
9티타늄 플랜지는 제약 및 식품 산업에 적합합니까?
네, 티타늄은 무독성이고 무해한 생물 호환성을 가지고 있으며
요구사항의약품과 식품 가공과 같은 분야.
10티타늄 플랜지의 처리 및 용접 특성은 어떻게 되나요?
티타늄 플랜지는 TIG 용접 및 플라스마 용접과 같은 다양한 용접 방법을 지원하며 높은 용접 강도를 갖습니다.T안녕
또한될 것평면 용접, 부트 용접 및 가닥 용접과 같은 인터페이스 형태로 설계된,요구 사항을 충족하기 위해
다른 파이프 라인시스템.
